क्षैतिज सीमेंट साइलो
उत्पाद विवरण
बिक्री के लिए क्षैतिज सीमेंट साइलो

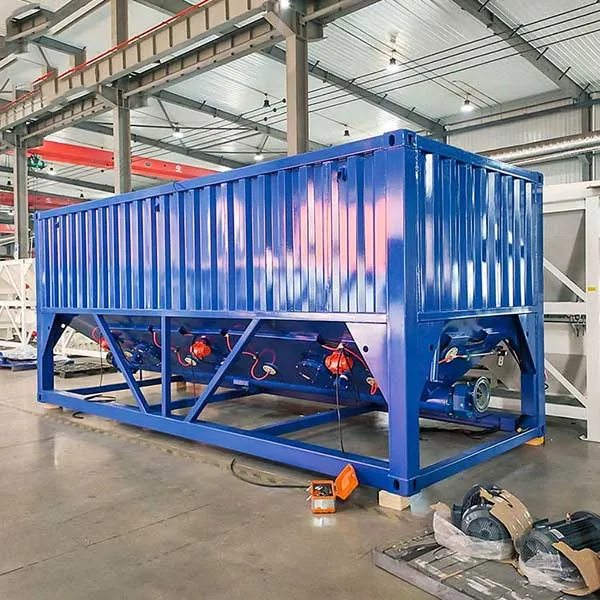

AGICO क्षैतिज सीमेंट साइलो एक भंडारण उपकरण है जिसे सीमेंट, फ्लाई ऐश और चूना पत्थर पाउडर जैसी पाउडर सामग्री के लिए डिज़ाइन किया गया है। पारंपरिक ऊर्ध्वाधर साइलो के विपरीत, AGICO क्षैतिज साइलो एक खंडित मॉड्यूलर स्टील संरचना का उपयोग करता है। इसमें जटिल नींव निर्माण की आवश्यकता नहीं होती है। इसे समतल और ठोस जमीन पर रखकर तुरंत उपयोग में लाया जा सकता है। यह उत्पाद एक धूल कलेक्टर और एक दबाव सुरक्षा वाल्व के साथ मानक आता है। सुचारू सामग्री निर्वहन सुनिश्चित करने के लिए एक वैकल्पिक आर्क ब्रेकिंग सिस्टम उपलब्ध है।
AGICO क्षैतिज साइलो 30 टन से 500 टन तक की क्षमता रेंज प्रदान करता है, जिसकी न्यूनतम कुल ऊंचाई केवल 4.5 मीटर है। यह मोबाइल कंक्रीट बैचिंग प्लांट, अस्थायी परियोजना स्थलों और स्थान सीमित निर्माण परियोजनाओं के लिए एक आदर्श विकल्प है।
उत्पाद विवरण
संरचनात्मक डिजाइन और विशेषताएं

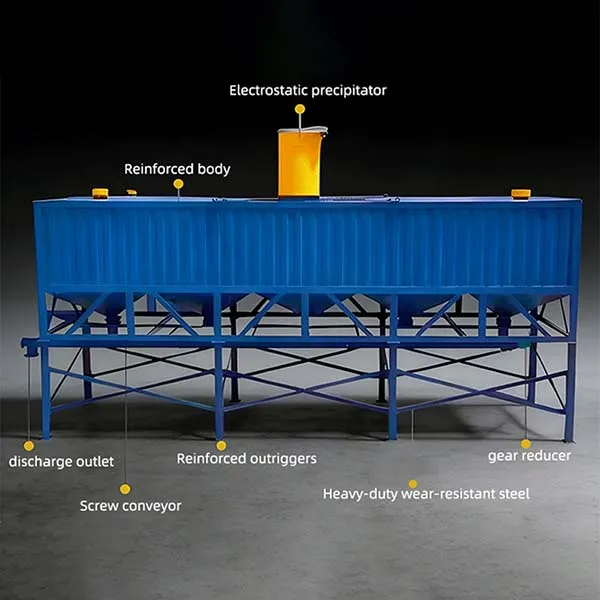

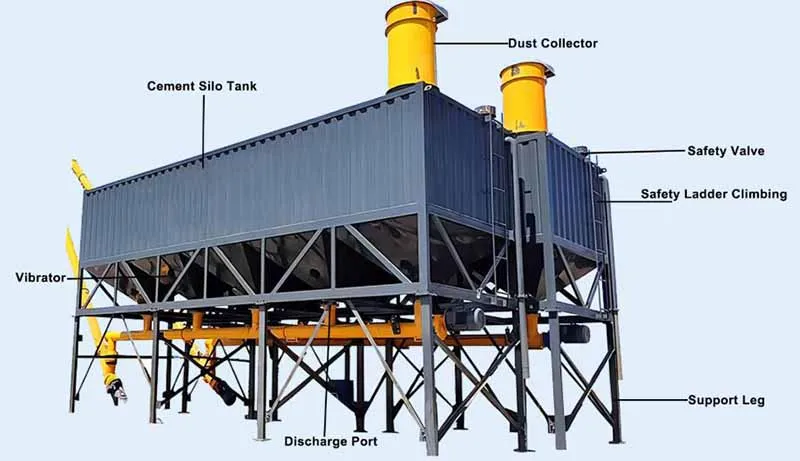

AGICO क्षैतिज सीमेंट साइलो की मुख्य बॉडी का आकार चौकोर है। यह उच्च गुणवत्ता वाले Q235B या Q345B स्टील से बना है। साइलो दीवार पैनल एक नालीदार प्लेट संरचना का उपयोग करते हैं, जो कठोरता में काफी सुधार करता है। डिस्चार्ज हॉपर में एक वर्गाकार - से - गोल संक्रमण संरचना होती है और इसे कई समर्थन पैरों (आमतौर पर क्षमता के आधार पर 4, 6, या 8 पैर) में वेल्ड किया जाता है। ऊर्ध्वाधर साइलो की तुलना में, क्षैतिज डिज़ाइन उपकरण को गुरुत्वाकर्षण का निचला केंद्र देता है, जो तेज़ हवा या भूकंप की स्थिति में उच्च स्थिरता प्रदान करता है।
इस क्षैतिज सीमेंट साइलो की कुल ऊंचाई बहुत कम है। यहां तक कि 150{2}}टन डबल-लेयर मॉडल के लिए भी, कुल ऊंचाई केवल 4.5 मीटर है। साइलो सीलिंग गास्केट के साथ बोल्टेड कनेक्शन का उपयोग करता है, जिससे यह पूरी तरह से सील हो जाता है और नमी के प्रवेश को प्रभावी ढंग से रोकता है। शीर्ष मानक के रूप में एक धूल कलेक्टर, एक दबाव सुरक्षा वाल्व और उच्च और निम्न स्तर के संकेतक से सुसज्जित है।
काम के सिद्धांत
सामग्री को वायवीय संदेश प्रणाली के माध्यम से शीर्ष इनलेट पाइप के माध्यम से साइलो में डाला जाता है। जैसे ही आंतरिक दबाव बढ़ता है, शीर्ष पर स्थित धूल कलेक्टर समाप्त हवा को फ़िल्टर करता है, स्वच्छ हवा छोड़ते हुए साइलो के अंदर सीमेंट के कणों को बनाए रखता है। जब संग्रहीत सामग्री लेवल सेंसर की सेंसिंग लाइन से अधिक हो जाती है, तो ऑपरेटर को सचेत करने के लिए एक बाहरी संकेतक प्रकाश चालू हो जाता है। डिस्चार्ज के दौरान, सामग्री गुरुत्वाकर्षण द्वारा निचले आउटलेट पर स्थापित स्क्रू कन्वेयर में प्रवाहित होती है। यदि आर्किंग होती है, तो वैकल्पिक आर्क ब्रेकिंग सिस्टम का सोलनॉइड वाल्व आर्क को तोड़ने के लिए संपीड़ित हवा को इंजेक्ट करता है, जिससे निरंतर सामग्री आपूर्ति सुनिश्चित होती है। जब आंतरिक दबाव पूर्व निर्धारित मूल्य से अधिक हो जाता है, तो दबाव सुरक्षा वाल्व स्वचालित रूप से दबाव जारी करने के लिए खुल जाता है, जिससे संरचनात्मक क्षति को रोका जा सकता है।
तकनीकी मापदण्ड
उत्पाद चित्रण
AGICO क्षैतिज सीमेंट साइलो का मूल पैरामीटर
| क्षमता (टन) | कुल मिलाकर एल एक्स डब्ल्यू एक्स एच (एम) | पेंच कन्वेयर मॉडल | धूल कलेक्टर पावर (किलोवाट) | स्टील की मोटाई (मिमी) | कुल वजन |
|---|---|---|---|---|---|
| 30T | 3.5 x 3.0 x 4.5 | एलएसवाई140/एलएसवाई168 | 1.1 | 3–5 | 3.5 |
| 50T | 6.0 x 3.0 x 4.5 | एलएसवाई168/एलएसवाई219 | 1.5 | 4–5 | 5.2 |
| 60T | 7.0 x 3.0 x 4.5 | एलएसवाई219/एलएसवाई273 | 1.5 | 4–6 | 6.1 |
| 80T | 10.0 x 3.0 x 4.5 | एलएसवाई219/एलएसवाई273 | 2.2 | 4–6 | 8.5 |
| 100T | 12.0 x 3.0 x 4.5 | एलएसवाई219/एलएसवाई273 | 2.2 | 5–6 | 10.8 |
| 150टी (डबल-लेयर) | 7.0 x 3.0 x 4.5 (दोहरी) | एलएसवाई325 | 3.0 | 5–8 | 14.5 |
| 200टी (डबल-लेयर) | 12.0 x 3.0 x 4.5 (दोहरी) | एलएसवाई325 | 3.0 | 6–8 | 18.2 |
उत्पाद लाभ
फाउंडेशन-निःशुल्क इंस्टालेशन
एजीआईसीओ क्षैतिज सीमेंट साइलो को सीधे समतल जमीन पर रखा जा सकता है और कुछ घंटों के भीतर परिचालन में लाया जा सकता है। यह विशेष रूप से अस्थायी परियोजनाओं या खराब जमीनी स्थिति वाली साइटों के लिए उपयुक्त है, जिससे अग्रिम सिविल निर्माण लागत 60% तक कम हो जाती है।
इनडोर स्थापना क्षमता
AGICO क्षैतिज सीमेंट साइलो की कुल ऊंचाई केवल 4.5 मीटर है। यह डिज़ाइन लंबे ऊर्ध्वाधर साइलो के कारण होने वाले दृश्य प्रभाव और पर्यावरणीय निरीक्षण समस्याओं से पूरी तरह बचता है। यह ग्राहकों को स्थानीय ऊंचाई प्रतिबंधों को बायपास करने में मदद करता है और ऊर्ध्वाधर साइलो के लिए बाहरी बाड़ों के निर्माण की उच्च लागत को समाप्त करता है।
सुविधाजनक परिवहन
AGICO क्षैतिज सीमेंट साइलो बोल्ट कनेक्शन और एक नालीदार स्टील प्लेट संरचना का उपयोग करता है, जिससे इसे कॉम्पैक्ट घटकों में विभाजित किया जा सकता है। साइट पर असेंबली के लिए वेल्डिंग की आवश्यकता नहीं होती है, जिससे इंस्टॉलेशन का समय आधा हो जाता है और विभिन्न कार्य स्थलों के बीच उपकरण का तेजी से स्थानांतरण संभव हो जाता है।
आर्क-ब्रेकिंग सिस्टम
एजीआईसीओ क्षैतिज सीमेंट साइलो का वैकल्पिक वायवीय आर्क {{0}ब्रेकिंग सिस्टम प्रमुख स्थानों पर संपीड़ित हवा इंजेक्ट करता है। यह स्क्रू कन्वेयर में निरंतर सामग्री प्रवाह सुनिश्चित करता है और रुकावटों के कारण होने वाली उत्पादन रुकावटों को समाप्त करता है।
उत्पाद अनुप्रयोग
मोबाइल कंक्रीट बैचिंग प्लांट
AGICO हॉरिजॉन्टल सीमेंट साइलो मोबाइल बैचिंग प्लांट के लिए एक आदर्श भागीदार है। सड़क निर्माण, पुल और पवन ऊर्जा नींव जैसी परियोजनाओं के लिए जिन्हें बार-बार स्थानांतरण की आवश्यकता होती है, इस साइलो को किसी नींव की आवश्यकता नहीं होती है। पूरे बैचिंग प्लांट को एक दिन के भीतर स्थानांतरित किया जा सकता है और वापस परिचालन में लाया जा सकता है, जिससे उपकरण उपयोग में काफी सुधार होगा।
सीमित स्थान वाले निर्माण स्थल
घने शहरी इलाकों में या मौजूदा फैक्ट्री भवनों के अंदर काम करते समय, ऊर्ध्वाधर साइलो अक्सर उनकी अत्यधिक ऊंचाई के कारण स्थापित नहीं किए जा सकते हैं। AGICO क्षैतिज सीमेंट साइलो की कुल ऊंचाई केवल 4.5 मीटर है और इसे 5 मीटर की ऊंचाई के साथ एक मानक कार्यशाला के अंदर आसानी से रखा जा सकता है।
लघु-अवधि अस्थायी इंजीनियरिंग परियोजनाएँ
केवल कुछ महीनों की निर्माण अवधि वाली परियोजनाओं के लिए, जैसे जल संरक्षण, सुरंगें, या प्लांट रोड रखरखाव, एजीआईसीओ क्षैतिज सीमेंट साइलो बिना किसी सिविल निर्माण कार्य के 80 से 150 टन की प्रभावी भंडारण क्षमता प्रदान करता है। परियोजना पूरी होने के बाद, साइलो को सीधे उठाकर अगले कार्य स्थल पर ले जाया जा सकता है।
उच्च पर्यावरणीय आवश्यकताओं वाले क्षेत्र
AGICO क्षैतिज सीमेंट साइलो उच्च दक्षता वाले धूल कलेक्टर और पूरी तरह से सीलबंद कनेक्शन के साथ मानक आता है। पूरे साइलो को संचालन के लिए एक बंद वर्कशॉप के अंदर रखा जा सकता है, जिससे ग्राहकों को न्यूनतम लागत पर पर्यावरणीय आवश्यकताओं को पूरा करने में मदद मिलेगी।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या एजीआईसीओ क्षैतिज सीमेंट साइलो को प्रबलित कंक्रीट नींव की आवश्यकता है?
उत्तर: नहीं, AGICO के क्षैतिज साइलो को 10 टन/वर्ग मीटर की न्यूनतम भार वहन क्षमता के साथ किसी भी समतल, संकुचित जमीन पर संचालित करने के लिए इंजीनियर किया गया है। ऊर्ध्वाधर साइलो के विपरीत, जिन्हें पलटने से रोकने के लिए दबे हुए एंकर बोल्ट और एक प्रबलित नींव की आवश्यकता होती है, क्षैतिज साइलो का गुरुत्वाकर्षण का निचला केंद्र और विस्तृत पदचिह्न भार को समान रूप से वितरित करते हैं। स्थायी स्थापनाओं के लिए, हम केवल समतल करने के लिए एक साधारण 150 मिमी बजरी बिस्तर या कंक्रीट पैड की सलाह देते हैं। कोई संरचनात्मक नींव आवश्यक नहीं है।
प्रश्न: लंबी लंबाई को देखते हुए AGICO क्षैतिज साइलो के अंदर सीमेंट को फटने से कैसे रोकता है?
ए: एजीआईसीओ इसे दो डिज़ाइन सुविधाओं के माध्यम से संबोधित करता है: सबसे पहले, डिस्चार्ज हॉपर ढलान वाले निचले तल (आमतौर पर 15-20 डिग्री झुकाव) के सबसे निचले बिंदु पर स्थित होता है। दूसरा, हम एक वायवीय आर्च ब्रेकिंग सिस्टम की पेशकश करते हैं जिसमें साइलो फर्श के साथ हर 1.5 मीटर की दूरी पर कई संपीड़ित वायु नोजल शामिल होते हैं। जब लेवल सेंसर किसी प्रवाह का पता नहीं लगाता है जबकि सामग्री आउटलेट के ऊपर रहती है, तो नियंत्रक 0.6 एमपीए वायु विस्फोट करता है जो किसी भी ब्रिजित सामग्री को ढहा देता है। यह प्रणाली 100टी से ऊपर के मॉडलों पर मानक है और छोटी इकाइयों पर वैकल्पिक है।
प्रश्न: क्या एजीआईसीओ के क्षैतिज साइलो को मानक शिपिंग कंटेनरों में ले जाया जा सकता है?
उत्तर: हाँ. AGICO विशेष रूप से कंटेनरीकृत शिपिंग के लिए क्षैतिज साइलो डिजाइन करता है। एक 100T मॉडल बोल्ट वाले पैनल, लेग सेक्शन और स्क्रू कन्वेयर में टूट जाता है, सभी एक 40 फुट ऊंचे क्यूब कंटेनर के अंदर फिट होते हैं। इससे वेल्डेड वर्टिकल साइलो की तुलना में समुद्री माल ढुलाई लागत 40-50% कम हो जाती है, जिसके लिए फ्लैट {{11}रैक या ब्रेकबल्क शिपिंग की आवश्यकता होती है। ऑन-साइट असेंबली केवल बोल्ट कनेक्शन का उपयोग करती है; किसी वेल्डिंग उपकरण की आवश्यकता नहीं है.
प्रश्न: एजीआईसीओ हॉरिजॉन्टल सीमेंट साइलो के पास कौन से सुरक्षा प्रमाणपत्र हैं?
ए: सभी एजीआईसीओ क्षैतिज साइलो आईएसओ 9001:2015 गुणवत्ता प्रबंधन के तहत निर्मित होते हैं और सीई मशीनरी निर्देश (2006/42/ईसी) का अनुपालन करते हैं। दबाव सुरक्षा वाल्व EN 14359 से प्रमाणित है, और धूल कलेक्टर उत्सर्जन सीमा को पूरा करता है<20 mg/m³, compliant with EU and most international environmental standards. Upon request, AGICO can provide third-party inspection reports from SGS or BV.
